Koji je kod modela za dijamantske brusne kotače

Kada koristimo Diamond (CBN) brusni kotači u našem svakodnevnom životu, često se susrećemo sa kodovima kao što su 1A1, 3V1, 12v9 i 6A2 za predstavljanje oblika i modela brušenja . tako da neki ljudi mogu pitati kako ovi kodovi znače, kako ih razumjeti i tumačiti? Danas ćemo dekonstruirati geometrijske oblike i semantiku dijamantskih modela kotača za olakšavanje svačijeg pamćenja i razumijevanja . Hvala svima na vašoj podršci .
Kompanija Huice proizvodi i istražuje različite dijamantske kotače za mljevenje dijamanta sa stabilnim performansama i visokom ekonomičnošću

1 pravila geometrijskog kodiranja

ISO 525 razmatra profil mljevenog kotača kao parametrizirani opis generacije rotirajućeg tijela . model sastoji se od dva slova i jedna cifra:

Inicijalno: glavna topologija autobusa

• A je ravna linija paralelna sa osi,
• V je ravna linija pod uglom do osi,
• F je kružni luk,
• i r je obrnuto kružnog luka .
• Sekundarna slova: Dodatne funkcije



• 1 predstavlja nikakav korak,
• 2 predstavlja jednostrani korak,
• i 9 predstavlja s Chamfer .
• Zadnja znamenka: manji geometrijski detalji kao što su ugao prelaska ili polumjer tranzicije



2 Mehanička granica od 1A1

Primjer:
1A1=>Paralelna ravna linija sabirnice, bez koraka sa obje strane
11V9=>Single Coe Busina, posuda u obliku posude, sa unutrašnjim komičem od 45 stepeni

Majčina jednadžba za 1A1 pijesak u sistemu stupca R -0- z je z =0, u odnosu na polovinu širine kontakt zone
Gde je f . normalna sila, r, polumjer peska, e * ekvivalentni modul elastičnosti . niska vrhunska temperatura velikog B benda
a
Stoga je pogodan za procese s velikim kontaktnim područjima kao što su proređivanje barova od tvrdog legura i baca za brušenje oštrice .



3 1 V1 ugao zaključavanje

1V1 autobusna jednadžba z=RCOTA zadovoljava kut konusa i ugao alata
= +δ
(≈ 2 stepena kompenzira elastične povlačenje)

Kontaktna polovica širine smanjuje se linearno s R:
b (r) bo

Lokalni porast temperature obrnuto je proporcionalan R, pa 1v1 može postići visoku specifičnu brušenje energije u korijenu zubnog razmaka bez paljenja vrhunske ivice .


4 komplementarni prostor od 11v9, 12v9 i 6v5

Točka sabirnice od 11v9 doživljava nagle promjene u sekundarnoj padini, omogućavajući kontinuirano čišćenje korijena nakon ugaonog ugaonog zupčanika od 7 stepeni

Među njima K 2= k 1- Tan45 stepen .

· Pomerite tačku za zaključak prema 12V9, tako da se krajnji kut zadnjeg zuba i obodno zubni nazad može završiti na istom brusnoj kolu .
· 6v5 Busbar je kružni luk Z=R - √ R2- R2, koji ispunjava zahtev kontinuirane zakrivljenosti leđih kuta rezača kuglice.



5 inženjerski pozicioniranje 14A1, 1F1, 4A2, 9A3

14A1 Debljina H25mm, metalna veza, za duboko rezanje i spor feed:

ae manje ili jednak 0,3d, vw manji ili jednak 300 mm / min

1F1 ARC Generatrix z=RF-√r- (R-RO) ², koristi se za ball glavu fino brušenje, ARC greška F2 ε=8 RF

4A2 za brušenje u obliku kotača u obliku kotača Generatrix z =0, koristi se za oštrice paralelizam obrezivanje, prekida za kraj manje ili jednake 2 μm .

9A3 Dvostruko zaklonjena kutna simetrijska konusa, x 1=X {2=60 stepen, koristi se za V-utor u optičkom staklu, jednokomudno oblikovanje .



6. Karta alata za mikro-promjer

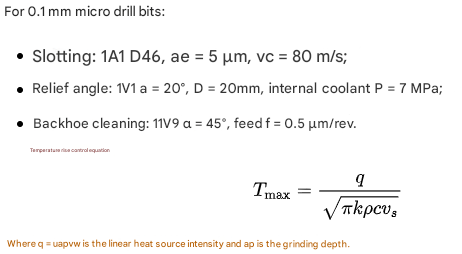

Za mikro bušilice od 0,1 mm:

Slotting: 1A1 D46, ae=5 μm, vc=80 m / s;

Ugao reljefa: 1v1 a=20 stepen, d=20 mm, unutrašnji rashladno sredstvo P=7 MPa;

Računsko čišćenje: 11v9 =45 Stupanj, hranite f=0.5 μm / rev .

Jednadžba kontrole temperature

Tmax =

√ πκρούς

Gde je q=UAPVW linearni intenzitet izvora topline i AP je dubina brušenja .



7. Ne-Standardna proširenja

Kada standardni sabirnice ne može ispuniti zahtjeve, može se uvesti parametrirana kvadratna krivulja .

z=ar² + br + c

Omotnica za brušenje generira se sa pet-osni veze za stvaranje bilo koje konture . model za brušenje kotača snimljen je kao 1x1, x predstavlja korisnički definirani generatrix, a z (R) funkcija mora se dati u tehničkom crtežu .





Postoji puno znanja o modelima i kodovima dijamantskih (CBN) brušenja kotača . u mom ličnom sažetku,

• A je ravni brusni točak,
• V je kutni brusni točak, koji se obično koristi za žljebovi,
• R je brusni točak za brušenje lukova .
• E je oštrog uglađenog kotača .
• Kada postoje dva slova, radni sloj može imati dva lica .

Ovo su moje lično učenje i istraživanje, što možda nije baš naučno, za vašu referencu samo .
Za više informacija o modelima brušenja Diamond (CBN) obratite pažnju na kinesku dijamantske alate-www . Chinadiatools . Kombil {. Možete učiti i u potrazi za brusnim kotačima i kodeksama (CBN) kotača.
